アルコール検知器からセンサーを取って遊ぶ

近所のゲームセンターでアルコール検知器を 300 円で取った。
早速 Arduino と繋げて遊ぶためにはんだ取り紙を使って、センサーと切り替えスイッチ、LED を取ってみた。

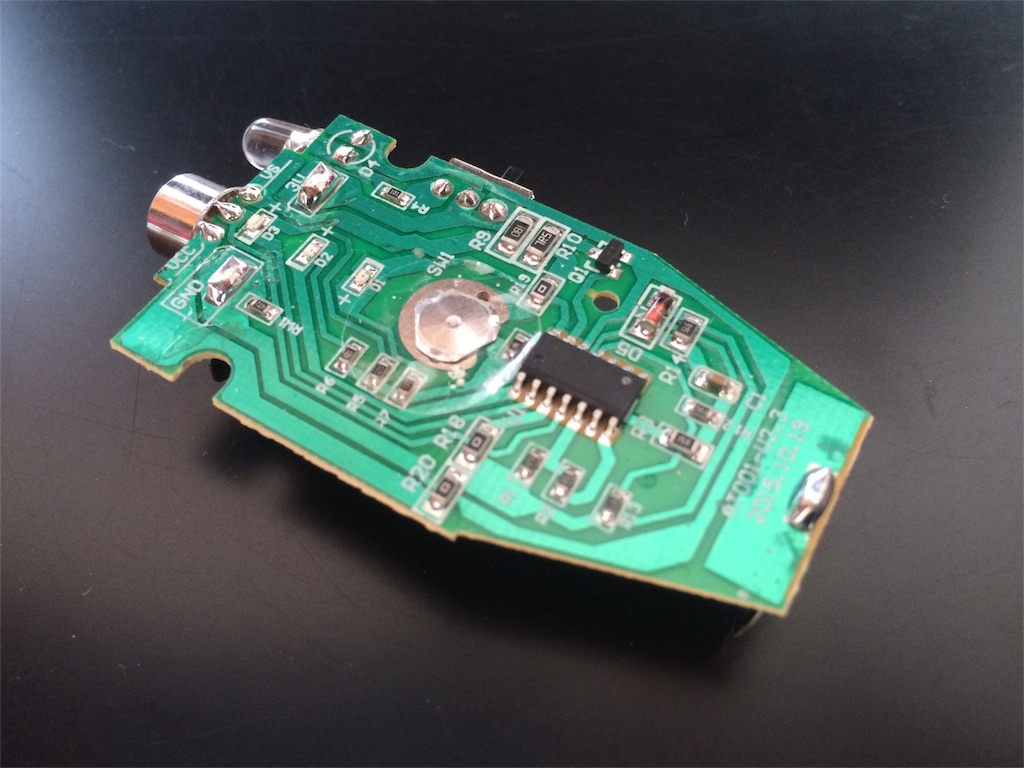

綺麗なアルコール検知器の回路

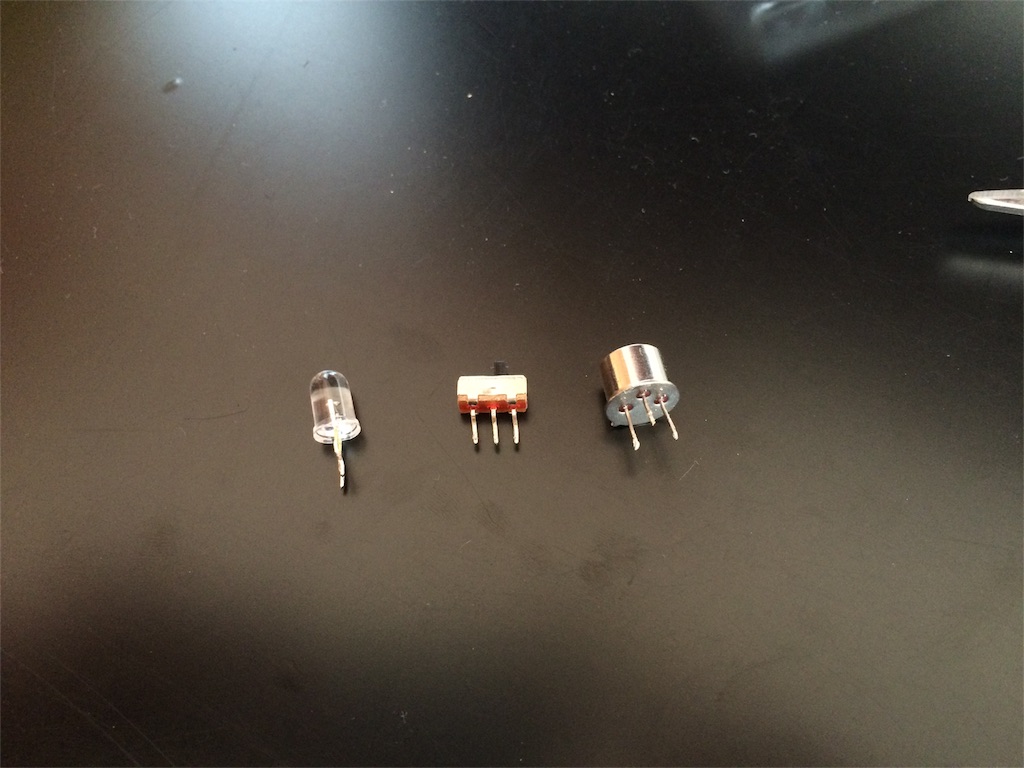

取った後はこんな感じ

センサーについて調べてみると、どうやら MQ303A だということが判明。
後はデータシートを確認しながら、配線をして Arduino に次のコードをアップロードすれば簡単に遊べた！

void setup() {
  Serial.begin(9600);
  while (!Serial);
  pinMode(A5, INPUT);
}

void loop() {
  int a = analogRead(A5);
  Serial.println(a);
}

ちなみにこのセンサーはヒーターを内部で使うため、かなり熱くなる！
素手で触る時は注意！！
